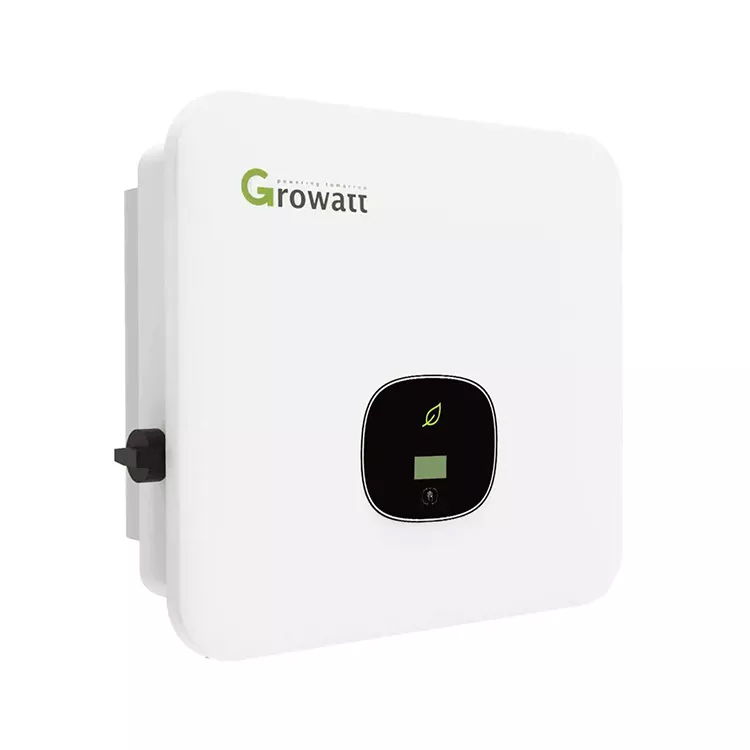

MOD 3-15KTL3-X 古瑞瓦特 三相并网逆变器 MOD 3-15KTL3-X
古瑞瓦特系列光伏逆变器用于将光伏板产生的直流电转换为交流电，以三相方式输送至电网。古瑞瓦特 MOD 3-15K TL3-X 系列逆变器可接 2 组串（12-15KTL3-X 和 7-11K TL3-X-AU 可接 3 组串），具有 2 个最大功率跟踪点，因此适合连接 2 不同面板的数组集。
主要特征：
- 双独立最大功率点跟踪
- 内置直流开关
- 兼容RS485/Wifi/GPRS/4G通讯
- 输入电压范围140V-1100V
- 最高效率高达98.6%
古瑞瓦特逆变器产品
L I S
产品特点
product feature
LED+LED/WIFI+APP显示
01
与触摸按钮集成
02
防护等级IP66
03
重量仅16.5kg
04
安装简单
05
产品简介
Product introduction
| 模型 | MOD 3000TL-X | MOD 4000TL-X | MOD 5000TL-X | MOD 6000TL-X | MOD 7000TL-X | MOD 8000TL-X | MOD 9000TL-X | MOD 10KTL3-X | MOD 11KTL3-X | MOD 12KTL3-X | MOD 13KTL3-X | MOD 15KTL3-X |
| 输入数据（直流） | ||||||||||||
| 最大限度。推荐光伏功率（模块STC） | 4500W | 6000W | 7500W | 9000W | 10500W | 12000W | 13500W | 15000W | 16500W | 18000W | 19500W | 22500W |
| 最大限度。直流电压 | 1100V | |||||||||||
| 启动电压 | 200V | |||||||||||
| 标称电压 | 580V | |||||||||||
| 最大功率点电压范围 | 140V-1000V | |||||||||||
| 输出数据（交流） | ||||||||||||
| 交流标称功率 | 3000W | 4000W | 5000W | 6000W | 7000W | 8000W | 9000W | 10000W | 11000W | 12000W | 13000W | 15000W |
| 最大限度。交流视在功率 | 3300VA | 4400VA | 5500VA | 6600VA | 7700VA | 8800VA | 9900VA | 11000VA* | 12100VA | 13200VA | 14300VA | 16500VA |
| 额定交流电压（范围*) | 220V/380V、230V/400V（340-440V） | |||||||||||
| 交流电网频率（范围*) | 50/60赫兹（45-55赫兹/55-65赫兹） | |||||||||||
| 最大限度。输出电流 | 5.0A | 6.7A | 8.3A | 10.0A | 11.7A | 13.3A | 15.0A | 16.7A | 18.3A | 20A | 21.7A | 25A |
| 功率因数可调 | 0.8领先…0.8落后 | |||||||||||
| 总谐波失真 | <3% | |||||||||||
| 交流并网类型 | 3W+N+PE | |||||||||||
| 效率 | ||||||||||||
| 最大效率 | 98.30% | 98.30% | 98.30% | 98.30% | 98.60% | |||||||
| 欧洲效率 | 97.50% | 97.50% | 97.50% | 97.50% | 98.10% | 98.10% | 98.10% | 98.10% | 98.10% | 98.10% | 98.20% | 98.20% |
| MPPT效率 | 99.90% | |||||||||||
