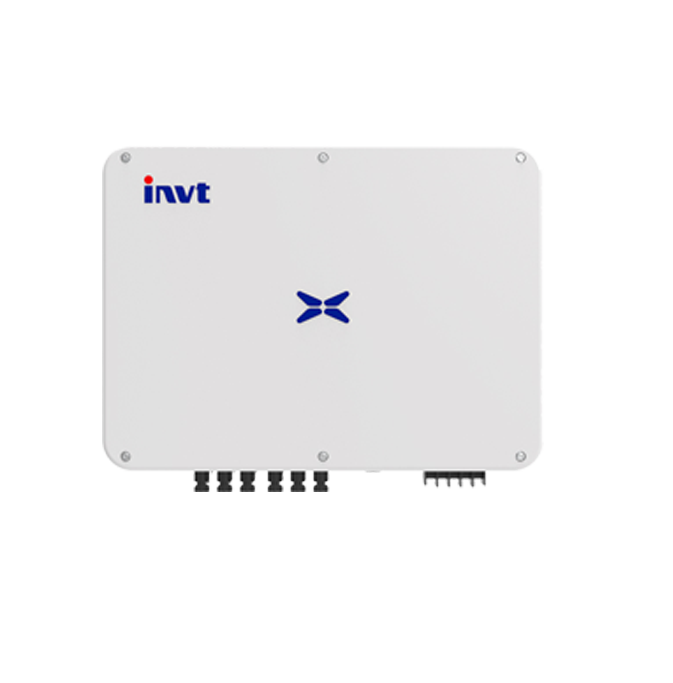

XG25-40kW 英威腾 三相并网逆变器 XG25-40kW
XG25-40kW三相并网逆变器适用于中型户用及中小型商业电站，简约时尚的外观设计，全面且直观的智能数据监控，为客户提供高效安全的智能解决方案。
-
高效
* 支持超容配比，1.6倍直流超配
* 高能持续输出，1.1倍交流过载
* 4路MPPT独立追踪，MPPT效率99.90%
* 超低启动电压，最低160V
灵活
* 内置智能IV曲线扫描功能: 可精确定位到单个异常组串，运维高效，快捷
* 4路MPPT配置：组串配置更灵活，现场安装更多选择
* 远程维护：支持在线远程升级，维护更方便
* 风扇抽屉式设计，1分钟快速更换
可靠
* IP66高防护等级
* 交流/直流二级防雷保护，输入过电压保护，交流短路保护，温度保护等多重保护功能，安全无忧
智能
* 智能监控：专为用户打造一站式智能运维平台，提供全面且直观的电站数据监控
* 支持RS485 / USB / WiFi / GPRS
英威腾逆变器产品
L I S
产品特点
product feature
支持IV诊断
01
产品简介
Product introduction
| 型号 | XG25KTR | XG30KTR | XG33KTR | XG36KTR | XG40KTR |
| 直流输入参数 | |||||
| 最大输入功率 | 40kW | 48kW | 52.8kW | 57.6kW | 64kW |
| 最大输入电压 | 1100V | ||||
| 启动电压 / 最低工作电压 | 250V / 180V | ||||
| MPPT电压范围 | 200V ~ 1000V | ||||
| MPPT数 / | 3/2 | 4/2 | |||
| 每组MPPT可接入组串数 | |||||
| 每组MPPT最大输入电流 | 26Ax3 | 26Ax4 | |||
| x MPPT数 | |||||
| 交流输出参数 | |||||
| 最大输出功率 | 27.5kVA | 33kVA | 36.3kVA | 39.6kVA | 44kVA |
| 最大交流输出电流 | 40.1A | 48.3A | 53A | 57.8A | 64.3A |
| 额定输出功率 | 25kW | 30kW | 33kW | 36kW | 40kW |
| 功率因素 | -0.8 ~ +0.8 (可调节) | ||||
| 谐波失真 | < 3% (额定功率) | ||||
| 额定电网电压 / 频率 | 230V/400V, 3L+N+PE/3L+PE, 50Hz/60Hz | ||||
| 效率 | |||||
| 最高效率 | 98.60% | ||||
| 中国效率 | 98.40% | ||||
| MPPT效率 | 99.90% | ||||
| 保护 | |||||
| 保护功能 | 直流开关, 输入过电压保护，交流短路保护，交流输出过电流保护，绝缘阻抗保护，直流组串检测，直流电弧故障检测, 残余电流(RCD)检测, 浪涌保护, 孤岛保护, 温度保护, 接地故障监控, 交流/直流二级防雷保护, 电网监控，单机/多机防逆流保护等 | ||||
| 显示与通信 | |||||
| 显示 | LED / LCD / WiFi+App | ||||
| 通信方式 | RS485 (标配) / WiFi / USB / GPRS (选配) | ||||
| 显示与通信 | |||||
| 并网标准 | VDE-AR-N4105, G83/2, C10/11, TF3.2.1, AS4777/3100, EN61000-6-1:4, EN61000-3-2:3, | ||||
| EN61000-11:12, IEC 62109-1:2010 | |||||
| 安全 / EMC | VDE-AR-N4105, AS4777/3100, CQC新能标 | ||||
| 常规参数 | |||||
| 冷却方式 | 智能风冷 | ||||
| 防护等级 | IP66 | ||||
| 夜间耗电 | <1W | ||||
| 拓扑 | 无变压器 | ||||
| 工作温度范围 | -30℃ ~ +60℃ (超出45℃自动降额) | ||||
| 相对湿度 | 0 ~ 100% | ||||
| 最高海拔 | ≤4000m（3000m以上需降额） | ||||
| 尺寸 (宽 x 高 x 厚) | 570 x 420 x 230mm | ||||
| 重量 | 32kg | ||||
| 质保 | 5年 (标准) / 10年 (可选) | ||||
