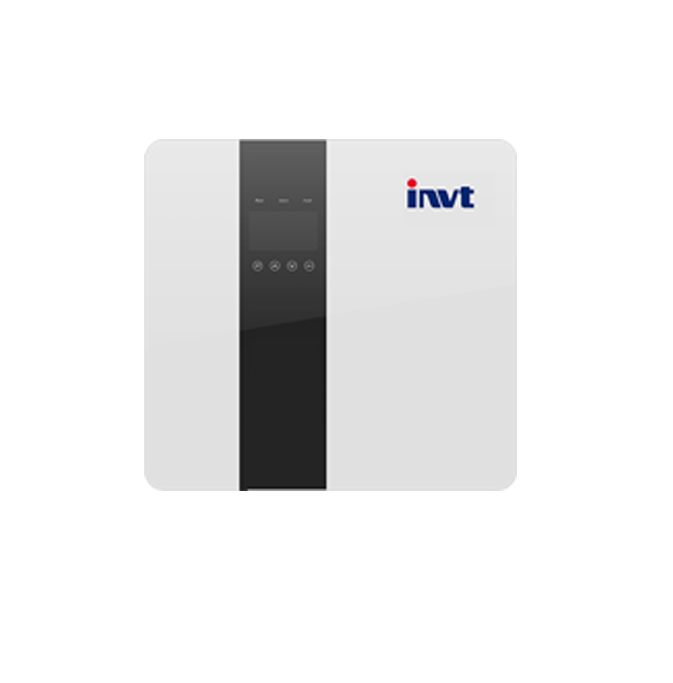

BD 3-6kW-RL1 英威腾 混网逆变器 BD 3-6kW-RL1
BD3-6kW-RL1单相储能逆变器是英威腾基于智能、免维护的理念，开发出的新一代光伏储能产品，该产品集充电、储能与光伏逆变、BMS电池管理系统等多功能于一体。可自动判断出离网/并网模式，并接入智能电网，实现削峰填谷、自发自用等用电需求。
灵活
* 输入电压范围宽
* 兼容铅酸和锂离子电池等多种电池接入
优雅
* 外观时尚，轻巧简便
* 自然冷却，噪音小
* IP65防护等级，壁挂式设计，节省空间
可靠
* 电池反接保护
* 兼容防逆流功能
* 满功率放电，电池充满后自动断开充电器
先进
* 家庭智慧能源管理终端
* 电力调度和需求侧响应管理节点
* 分布式虚拟电站管理节点
英威腾逆变器产品
L I S
产品简介
Product introduction
| 型号 | BD3KTL-RL1 | BD3K6TL-RL1 | BD4KTL-RL1 | BD4K6TL-RL1 | BD5KTL-RL1 | BD6KTL-RL1 |
| 直流输入参数（光伏） | ||||||
| 最大输入功率 | 4.6kW | 6kW | 7kW | |||
| 最大输入电压 | 550V | |||||
| 每路 MPPT 最大输入电流 | 14A / 14A | |||||
| 启动电压 | 120V | |||||
| MPPT 电压范围 / 额定电压 | 125 ~ 550V / 360V | |||||
| MPPT 数量 / | 2月1日 | |||||
| 每路 MPPT 可接入组串数 | ||||||
| 交流输出参数 | ||||||
| 额定输出功率 | 3kVA | 3.6kVA | 4kVA | 4.6kVA | 5kVA | 6kVA |
| 额定输出电流 | 13A | 16A | 17.4A | 20A | 21.7A | 26A |
| 电网电压/范围 | 230V/ 176 ~ 270V | |||||
| 电网频率 | 50 / 60Hz | |||||
| 功率因数 | 1 (0.99超前~ 0.99滞后可设置) | |||||
| THDI | <3% | |||||
| 电网连接类型 | L + N + PE | |||||
| 电池参数 | ||||||
| 电池电压范围 | 40 ~ 58V | |||||
| 最大充电电压 | 58V | |||||
| 最大充充电/放电电流 | 95 A/ 62.2A | 95A/ 75A | 95A / 83.3A | 95A / 95.8A | 95A / 104.2A | 95 A/ 110A |
| 电池类型 | 锂电池 / 铅酸电池 | |||||
| 通信接口 | CAN / RS485 | |||||
| 应急电源输出(EPS) | ||||||
| 额定功率 | 3kVA | 3.6kVA | 4kVA | 4.6kVA | 5kVA | 6kVA |
| 额定输出电压 | 230Vac | |||||
| 额定输出电流 | 13A | 16A | 17.4A | 20A | 21.7A | 26A |
| 额定输出频率 | 50 / 60Hz | |||||
| 自动切换时间 | <20ms | |||||
| THDU | <2% | |||||
| 过载能力 | 110% / 60S, 120% / 30s, 150% / 10s | |||||
| 显示与通信 | ||||||
| 显示 | LCD | |||||
| 通信方式 | RS485 / CAN / DRM (具备), Wifi / Lan (可选) | |||||
| 满足的标准 | ||||||
| 认证 | CE, TUV, SAA | |||||
| 常规数据 | ||||||
| 电池充放电效率 | 95% | |||||
| 最大效率 | 97.60% | |||||
| 欧洲效率 | 97% | |||||
| MPPT效率 | 99.90% | |||||
| 防护等级 | IP65 | |||||
| 噪音(dB) | <35dB | |||||
| 环境温度 | -25~+60℃ | |||||
| 冷却方式 | 自然冷却 | |||||
| 相对湿度 | 0 ~ 95% 无冷凝 | |||||
| 海拔高度 | 2000m以下不降额 | |||||
| 尺寸 (宽 x 高 x 厚) | 550x515x200mm | |||||
| 重量(kg) | 26kg | |||||
| 隔离变压器 | 无 | |||||
| 停机自耗电 | ＜3W | |||||
