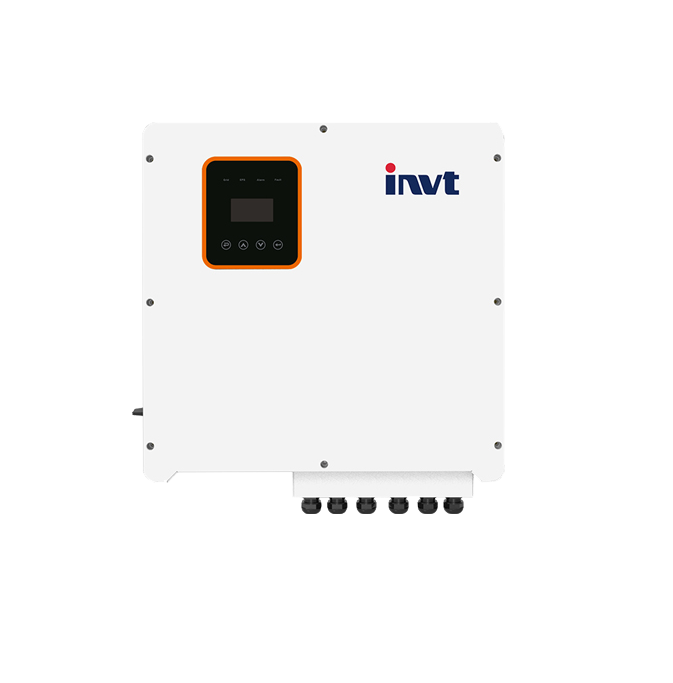

BD 8-12kW-RH3 英威腾 三相混网逆变器 BD6-12kW-RH3
BD6-12kW-RH3三相储能逆变器是英威腾基于智能、免维护的理念，开发出的新一代光伏储能产品，该产品集充电、储能与光伏逆变、BMS电池管理系统等多功能于一体。可自动判断出离网/并网模式，并接入智能电网，实现削峰填谷、自发自用等用电需求。
-
灵活
* 输入电压范围宽
* 兼容铅酸和锂离子电池等多种电池接入
优雅
* 外观时尚，轻巧简便
* 自然冷却，噪音小
* IP65防护等级，壁挂式设计，节省空间
可靠
* 电池反接保护
* 兼容防逆流功能
* 满功率放电，电池充满后自动断开充电器
先进
* 家庭智慧能源管理终端
* 电力调度和需求侧响应管理节点
* 分布式虚拟电站管理节点
英威腾逆变器产品
L I S
产品特点
product feature
支持IV诊断
01
孤岛保护
02
五年质保
03
接受定制
04
产品简介
Product introduction
| BD6KTR-RH3 | BD8KTR-RH3 | BD10KTR-RH3 | BD12KTR-RH3 | |
| 直流输入参数（光伏） | ||||
| 最大输入功率 | 7.8kW | 10.4kW | 13kW | 15.6kW |
| 最大输入电压 | 1000V | |||
| 每路 MPPT 最大输入电流 | 12.5A×2 | |||
| MPPT 电压范围 | 125 ~ 850V | |||
| MPPT 数量 / | 2/1 | |||
| 每路 MPPT 可接入组串数 | ||||
| 交流输出参数 | ||||
| 额定输出功率 | 6.6kVA | 8.8kVA | 11kVA | 13.2kVA |
| 额定输出电流 | 9.5A | 12.7A | 15.9A | 19.1A |
| 电网电压/范围 | 400V / 360V ~ 440V | |||
| 电网频率 | 50Hz / 60Hz | |||
| 功率因数(PF) | 0.99超前~ 0.99滞后可设置 | |||
| THDI | <3% | |||
| 电网连接类型 | 3W + N + PE | |||
| 电池参数 | ||||
| 电池电压范围 | 125V ~ 600V | |||
| 最大充电电压 | 600V | |||
| 最大充电流/放电电流 | 50A | 50A | 50A | 50A |
| 最大充放电功率 | 6.6kW | 8.8kW | 11kW | 13.2kW |
| 电池类型 | 锂电池 / 铅酸电池 | |||
| 通信接口 | CAN / RS485 | |||
| 应急电源输出(EPS) | ||||
| 最大输出功率 | 6.6kVA | 8.8kVA | 11kVA | 13.2kVA |
| 额定输出电压 | 400Vac | |||
| 额定输出电流 | 9.5A | 12.7A | 15.9A | 19.1A |
| 额定输出频率 | 50Hz / 60Hz | |||
| 自动切换时间 | <20ms | |||
| THDU | <2% | |||
| 效率 | ||||
| 电池充放电效率 | 97.50% | 97.50% | 97.50% | 97.60% |
| 最大效率 | 97.90% | 97.90% | 98.20% | 98.20% |
| 中国效率 | 97.20% | 97.20% | 97.50% | 97.50% |
| MPPT效率 | 99.50% | 99.50% | 99.50% | 99.50% |
| 显示与通信 | ||||
| 显示 | LCD | |||
| 通信方式 | RS485 / CAN / DRM ( 具备 ), Wifi / Lan ( 可选 ) | |||
| 满足的标准 | ||||
| 认证 | CE, TUV | |||
| 常规数据 | ||||
| 防护等级 | IP65 | |||
| 噪音 | <35dB | |||
| 环境温度 | -25 ℃~ +60℃ | |||
| 冷却方式 | 自然冷却 | |||
| 相对湿度 | 0 ~ 95% 无冷凝 | |||
| 海拔高度 | 2000m以下不降额 | |||
| 尺寸 (宽x高x厚) | 530 x 560 x 200 mm | |||
| 重量 | 24kg | |||
| 隔离变压器 | 无 | |||
| 停机自耗电 | ＜3W | |||
