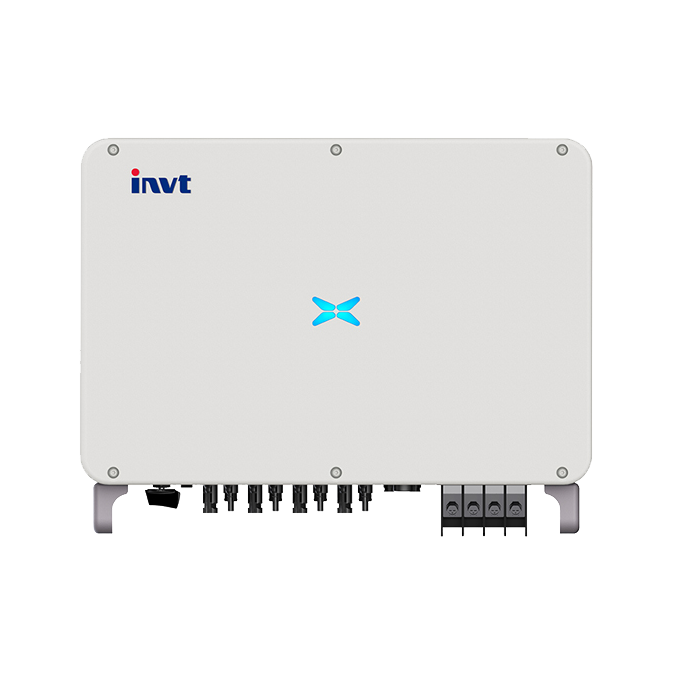

XG 50-70kW 英威腾 三相并网逆变器 XG 50-70kW
XG50-70kW三相并网逆变器单位功率密度高，搭载一站式智能数据管理平台，为工商业电站，扶贫电站，地面电站提供灵活高效的解决方案。
高效
* 支持超容配比，1.6倍直流超配
* 高能持续输出，1.1倍交流过载
* 4路MPPT独立追踪，MPPT效率99.90%
* 超低启动电压，最低160V
灵活
* 内置智能IV曲线扫描功能: 可精确定位到单个异常组串，运维高效，快捷
* 4路MPPT配置：组串配置更灵活，现场安装更多选择
* 远程维护：支持在线远程升级，维护更方便
* 风扇抽屉式设计，1分钟快速更换
可靠
* IP66高防护等级
* 交流/直流二级防雷保护，输入过电压保护，交流短路保护，温度保护等多重保护功能，安全无忧
智能
* 智能监控：专为用户打造一站式智能运维平台，提供全面且直观的电站数据监控
* 支持RS485 / USB / WiFi / GPRS / 4G
英威腾逆变器产品
L I S
产品特点
product feature
支持IV诊断
01
孤岛保护
02
五年保质
03
接受定制
04
产品简介
Product introduction
| 型号 | XG50KTR | XG60KTR | XG66KTR-L | XG70KTR |
| 直流输入参数 | ||||
| 最大输入功率 | 80kW | 96kW | 105.6kW | 112kW |
| 最大输入电压 | 1100V | |||
| 启动电压 / 最低工作电压 | 250V / 180V | |||
| MPPT范围 | 200V ~ 1000V | |||
| MPPT数量/ | 3/2/3/2 | 3 | ||
| 每组MPPT可接入组串数 | ||||
| 每组MPPT最大输入电流 | 39A/26A/39A/26A | 39A | ||
| 交流输出参数 | ||||
| 最大输出功率 | 55kVA | 66kVA | 72.6kVA | 77kVA |
| 最大交流输出电流 | 79.7A | 95.6A | 87.36A | 92.6A |
| 额定输出功率 | 50kW | 60kW | 66kW | 70kW |
| 功率因素 | -0.8 ~ +0.8 (可调节) | |||
| 谐波失真 | < 3% | |||
| 额定电网电压 | 230V/400V | 277V/480V | ||
| 效率 | ||||
| 最高效率 | 98.60% | |||
| 中国效率 | 98.60% | |||
| MPPT效率 | 99.90% | |||
| 保护 | ||||
| 保护功能 | 直流开关, 输入反接，交流短路保护，交流输出过电流保护，输入过电压保护，绝缘阻抗保护，组串检测，孤岛保护, 过温保护, 接地故障监控, 零电压穿越，交流/直流二级防雷保护, 防PID功能等。 | |||
| 显示与通信 | ||||
| 显示 | LED / LCD / WiFi+App | |||
| 通信方式 | RS485 / USB (WiFi / 4G / GPRS) | |||
| 满足的标准 | ||||
| 并网标准 | VDE-AR-N4105, G83/2, C10/11, TF3.2.1, AS4777/3100, EN61000-6-1:4, EN61000-3-2:3, EN61000-11:12, IEC 62109-1:2010 | |||
| 安全 / EMC | VDE-AR-N4105, AS4777/3100, CQC新能标 | |||
| 常规参数 | ||||
| 冷却方式 | 智能风冷 | |||
| 防护等级 | IP66 | |||
| 夜间耗电 | <1W | |||
| 拓扑 | 无变压器 | |||
| 工作温度范围 | -30℃ ~ +60℃ (超出45℃自动降额) | |||
| 相对湿度 | 0 ~ 100% | |||
| 最高海拔 | ≤4000m (3000m以上需降额) | |||
| 尺寸 (宽 x 高 x 厚) | 650 x 440 x 60mm | |||
| 重量 | ≤50kg | |||
| 质保 | 5年 (标准) / 10年 (可选) | |||
