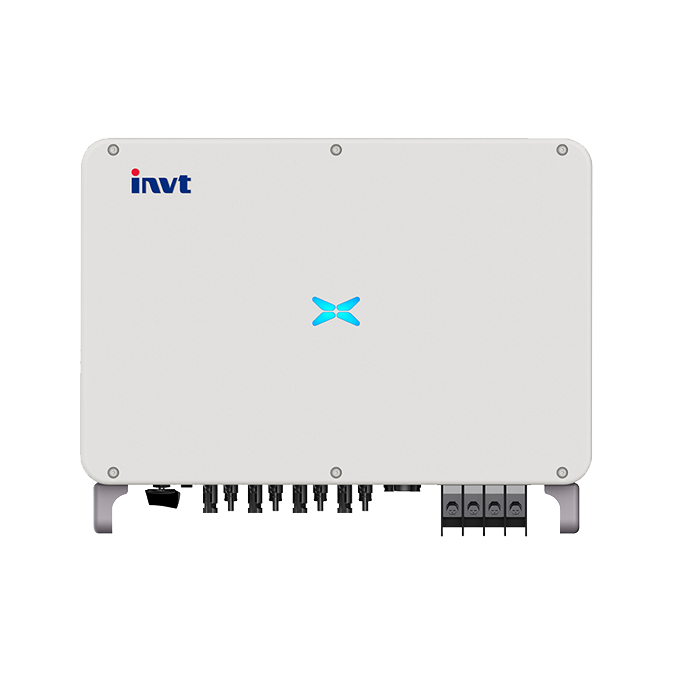

XG 100-136kW 英威腾 三相并网逆变器 XG 100-136kW

XG100-136kW三相并网逆变器单位功率密度高，搭载一站式智能数据管理平台，为大型工商业电站，大型扶贫电站，大型地面电站提供灵活高效的解决方案。

  • 高效

    * 支持超容配比，1.6倍直流超配

    * 高能持续输出，1.1倍交流过载

    * 9-12路MPPT独立追踪

    * MPPT效率99.90%

    * 超低启动电压，最低160V

    灵活

    * 内置智能IV曲线扫描功能: 可精确定位到单个异常组串，运维高效，快捷

    * 9-12路MPPT配置：组串配置更灵活，现场安装更多选择XG100-136KW三相并网逆变器

    * 远程维护：支持在线远程升级，维护更方便

    * 风扇抽屉式设计，1分钟快速更换

    可靠

    * IP66高防护等级

    * 交流/直流二级防雷保护，输入过电压保护，交流短路保护，温度保护等多重保护功能，安全无忧

    智能

    * 智能监控：专为用户打造一站式智能运维平台，提供全面且直观的电站数据监控

    * 支持RS485 / USB / WiFi / 蓝牙 / DRM

英威腾逆变器产品

L I S

产品特点

product feature

支持IV诊断
01
接受定制
02
五年质保
03
孤岛保功能
04

产品简介

Product introduction

型号 XG100KTR XG110KTR XG110KTR-C XG136KTR-L
直流输入参数
最大输入功率 120kW 132kW 132kW 160kW
最大输入电压 1100V
启动电压 / 最低工作电压 250V / 180V
MPPT电压范围 180V ~ 1000V
MPPT数 / 每组MPPT可接入组串数 9 / 2 10 / 2 12 / 2 12 / 2
每组MPPT最大输入电流 x MPPT数 26Ax9 26Ax10 26Ax12 26Ax12
交流输出参数
最大输出功率 110kWA 121kWA 121kWA 150kWA
最大交流输出电流 158.8A 174.6A 174.6A 174.6A
额定输出功率 100kW 110kW 110kW 136kW
额定输出电压 230V/400V 277V/480V
功率因素 -0.8 ~ +0.8 (可调节)
谐波失真 < 3% (额定功率)
额定电网电压 / 频率 230V/400V, 3L+N+PE/3L+PE, 50Hz/60Hz±5 (可调) 277V/480V, 3L+N+PE/3L+PE,
50Hz/60±5Hz (可调)
效率
最高效率 98.70%
中国效率 98.30%
MPPT效率 99.90%
保护
保护功能 直流开关, 输入过流保护，输出过电压保护, 组串故障检测，交流短路保护, 交流输出过电流保护, 绝缘阻抗保护,
残余电流(RCD)检测, 浪涌保护, 孤岛保护, 温度保护, 接地故障监控, 直流二级防雷保护(40KA), AC二级防雷器, 电网监控等
显示与通信
显示 LED / 蓝牙+App
通信方式 RS485 (标配) / WiFi / 蓝牙 (可选) / USB (标配) / DRM
满足的标准
并网标准 VDE-AR-N4105, G83/2, C10/11, TF3.2.1, AS4777/3100, EN61000-6-1:4, EN61000-3-2:3,
EN61000-11:12, IEC 62109-1:2010
安全 / EMC VDE-AR-N4105, AS4777/3100, CQC新能标
常规参数
冷却方式 智能风冷
防护等级 IP66
夜间耗电 <1W
拓扑 无变压器
工作温度范围 -30°C ~ +60°C (超出45°℃自动降额)
相对湿度 0 ~ 100%
最高海拔 ≤4000m (3000m以上降额运行)
尺寸 (宽 x 高 x 厚 ) 1050 x 660 x 330 mm
重量 95kg 98kg 98kg 101kg
质保 5年 (标准) / 10年 (可选)
